Scherenhubtisch ETH1 – 380V – 1000 kg – 990 mm – 1300 x 800 mm Plattform

OSWALD Hubtisch ETH1 1,0 t, Hubhöhe 990 mm, 1.300 x 800 mm Plattform, 380V

Der Hubtisch für den stationären Einsatz dient dazu, schwere Lasten per Knopfdruck mühelos und schnell auf die gewünschte Höhe zu heben. Dieser Hubtisch kann entweder fest am Boden installiert oder in den Boden eingelassen werden, um eine barrierefreie Beladung mit Flurförderzeugen zu ermöglichen.

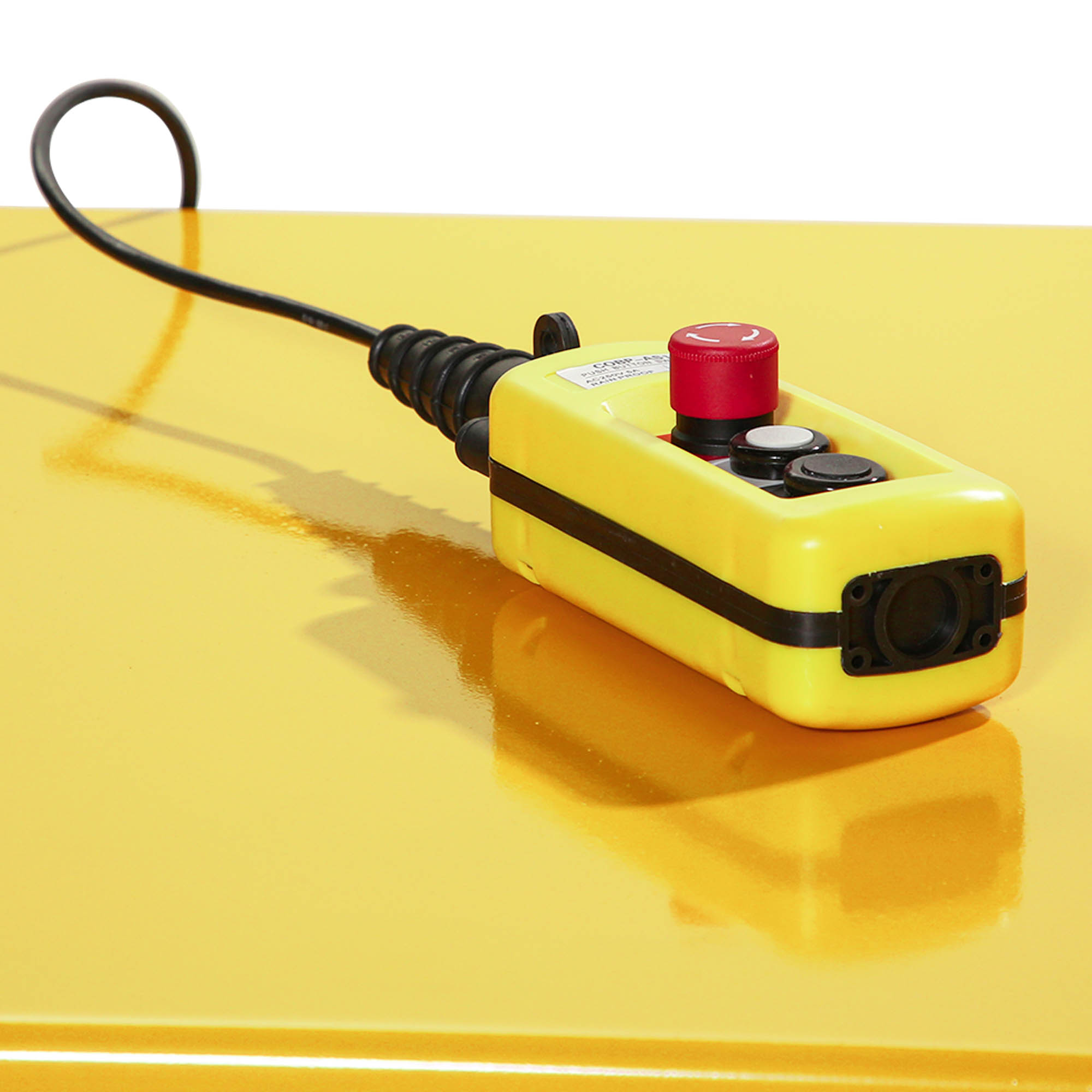

Ein separates, kabelgebundenes Bedienteil ermöglicht es Ihnen, diesen Hubtisch sicher aus der Ferne zu steuern. Das Bedienteil verfügt über Hub- und Senkschalter sowie einen Notausschalter.
Zusätzlich ist am Boden ein Schutzrahmen angebracht, der verhindert, dass Füße, Möbelstücke oder andere Gegenstände in den Hubweg der Plattform gelangen, wenn sie abgesenkt wird.

Die stabilen Verstrebungen und Sicherheitsabstände zwischen den Hubscheren gewährleisten einen langfristigen und sicheren Einsatz dieses bewährten Scherenhubtisches.

Eigenschaften:

• Stabile Scherenverstrebung
• Umlaufender Plattformschutz
• Überdruckventil für eine lange Lebensdauer
• Stufenlose, hydraulische Höhenverstellung
• Hochwertige Pulverbeschichtung
• Wartungsfreundliche Bauweise
• 380V

Technische Daten:

Tragkraft: 1.000 kg
Hubhöhe: 990 mm
min. Tischhöhe: 200 mm
Plattform: 1.300 x 800 mm
Spannung: 380 V / 16 Ah

WEEE-Reg.-Nr.: DE66919698

Hersteller:

Oswald Transportgeräte GmbH, Rotrehre 15, 31542 Bad Nenndorf, Tel.: 05723-919900, info@oswald-transportgeraete.de, WEEE-Reg.-Nr.: DE66919698

Sicherheitshinweise:

1. Vor dem Betrieb müssen alle Sicherheitsvorrichtungen überprüft werden.
2. Stellen Sie sicher dass sich im Arbeitsbereich keine Hindernisse befinden.
3. Stecken Sie Ihren Fuß oder Ihre Hand nicht in den Scherenmechanismus oder durch den Rahmen.
4. Schrauben Sie die Hebeösen am Grundrahmen fest, bevor Sie am Hubtisch arbeiten.
5. Überlasten Sie den Hubtisch nicht. Die Last sollte gemäß der entsprechenden Lastverteilungstabelle auf dem Tisch verteilt werden.
6. Achten Sie darauf, dass die örtliche Spannung und Frequenz mit den Eingangsspezifikationen des Hubtisches übereinstimmen.
7. Benutzen Sie den Hubtisch auf ebenem und festem Untergrund.
8. Alle elektrischen Anschluss- und Trennarbeiten müssen von qualifizierten Technikern bzw. Personal durchgeführt werden.
9. Während des Betriebs ist es verboten, die beweglichen Teile des Hubtisches zu berühren.
10. Während sich der Hubtisch bewegt, ist es verboten, die Last zu verstellen oder zu bewegen.
11. Es ist während des Aufbaus verboten, die Last anzuheben, da dadurch Personen verletzt oder Gegenstände beschädigt werden könnten.
12. Es ist verboten, den Hubtisch zu bedienen, während sich eine Person unter dem Tisch befindet.
13. Stellen Sie das Sicherheitsventil des Hydraulikaggregats nicht an.
14. Es ist verboten, den Hubtisch zu betreiben sobald die Struktur nur geringfügig verformt ist.
15. Nicht an explosionsgefährdeten oder brennbaren Orten verwenden.
16. Der Hubtisch ist ein bewegliche Maschine, die zum Heben oder Senken der Nennlast bestimmt ist. Benutzen Sie es nicht für andere Zwecke.
17. Erlauben Sie keiner Person, den Hubtisch zu bedienen, die seine Funktionsweise nicht kennt.
18. Es müssen die vom Hersteller angegebenen Ersatzteile verwendet werden.
19. Stellen Sie sicher, dass ein ausreichender Abstand zwischen dem Tisch und umgebenden Gegenständen eingehalten wird, um den Hubtisch sicher bedienen zu können.
20. Halten Sie das Hydrauliksystem in einem sauberen und sicheren Zustand.
21. Das Hydraulikaggregat verfügt über eine elektrische Absenksteuerung. Die Spulen müssen mit der erforderlichen Spannung gespeist werden, wie auf diesen Spulen beschrieben. Die Versorgungsspannung sollte ±10 % der erforderlichen Nennspannung nicht überschreiten.
22. Führen Sie Wartungs- und Routineprüfungen stets durch, während der Hubtisch entladen ist.
23. Der Hubtisch ist nicht wasserdicht und sollte in einer trockenen Umgebung verwendet werden.
